Descripción de Producto

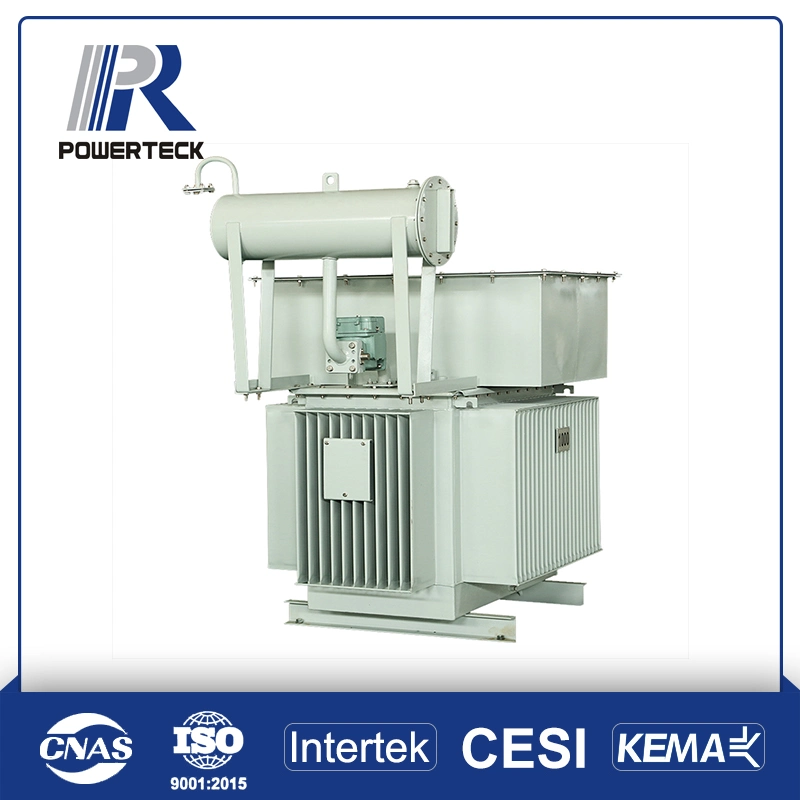

Transformador de distribucióN de potencia montado en almohadilla de tipo tres fases de aceite
Potencia nominal:25 a 2500 kVA
TensióN de la normminacióN en el devanado primario:6 hasta 36 kV
Voltaje de la red en el devanado secundario: 0,4 o 0,23 kV
Potencia nominal frecuencia:50/60Hz
Esquema y grupo de conexióN de devanados U/un-0 o D/un-11, etc..
Datos téCnicos
| Capacidad nominal (KVA) | Voltaje Grupo (KV) | Vector grupo | TensióN de impedancia (%) | (KW) PéRdida | Corriente sin carga (%) | |
| Sin carga | Carga | |||||
| 10 | (HV) 11 10,5 10 6,3 6 (VI) 0,4 0,69 | Sí Dyn11 | 4 | 0,065 | 0,4 | 3,5 |
| 20 | 0,08 | 0,52 | 3,0 | |||
| 30 | 0,1 | 0,63/0,6 | 2,3 | |||
| 50 | 0,13 | 0,91/0,87 | 2,0 | |||
| 63 | 0,15 | 1,09/1,04 | 1,9 | |||
| 80 | 0,18 | 1,31/1,25 | 1,9 | |||
| 100 | 0,2 | 1,58/1,5 | 1,8 | |||
| 125 | 0,24 | 1,89/1,8 | 1,7 | |||
| 160 | 0,28 | 2,31/2,2 | 1,6 | |||
| 200 | 0,34 | 2,73/2,6 | 1,5 | |||
| 250 | 0,4 | 3,2/3,05 | 1,4 | |||
| 315 | 0,48 | 3,83/3,65 | 1,4 | |||
| 400 | 0,57 | 4,52/4,3 | 1,3 | |||
| 500 | 0,68 | 5,41/5,15 | 1,2 | |||
| 630 | 4,5 | 0,81 | 6,2 | 1,1 | ||
| 800 | 0,96 | 7,5 | 1,0 | |||
| 1000 | 1,15 | 10,3 | 1,0 | |||
| 1250 | 1,36 | 12,0 | 0,9 | |||
| 1600 | 1,64 | 14,5 | 0,8 | |||
| 2000 | 1,96 | 19,8 | 0,8 | |||
| 2500 | 2,31 | 23,0 | 0,7 | |||
Nota:Intervalo de derivacióN de alta presióN:±5% o ±2 ×2,5%;Frecuencia:50Hz
